Плановое обслуживание ходовой части БМВ F25

Конструкция подвески БМВ F25 с передней осью на двухшарнирных стойках (Double Joint Spring Strut) и многорычажной задней схемой требует своевременной замены расходных деталей для сохранения четкого управления. Ресурс расходных компонентов напрямую зависит от условий эксплуатации: нередко стойки стабилизатора, сайлентблоки и шаровые опоры требуют замены уже после 60 тыс. км. Параллельно с работами по ходовой части, у этих кроссоверов нужно следить за состоянием тормозных механизмов. На больших пробегах, кроме износа дисков и колодок, часто встречается коррозия креплений пылезащитных щитков: в связи с этим щитки перестают выполнять свои функции.

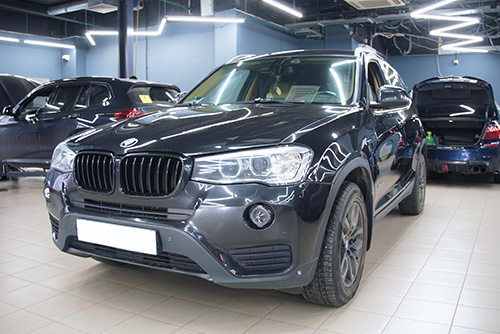

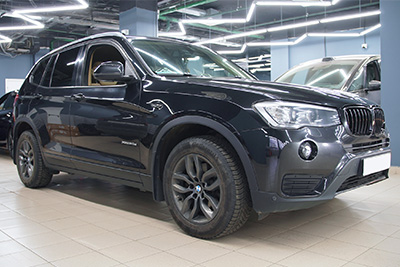

В наш технический центр поступил БМВ 20d xDrive, выпущенный в 2014 году, с пробегом более 156 тыс. км. В процессе диагностики ходовой части и тормозных механизмов был сформирован перечень необходимых работ. Проверка технического состояния подвески выявила люфт стоек переднего стабилизатора и износ передних шаровых опор (шарниров поворотных рычагов).

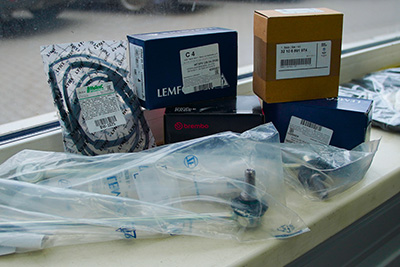

Состояние тормозной системы также требовало внимания: был зафиксирован предельный износ задних дисков и колодок, а также коррозия креплений щитков тормозных дисков. Для ремонта и обслуживания «икс-третьего» были подобраны комплектующие, соответствующие стандартам качества БМВ: элементы подвески Lemforder и детали тормозной системы Brembo.

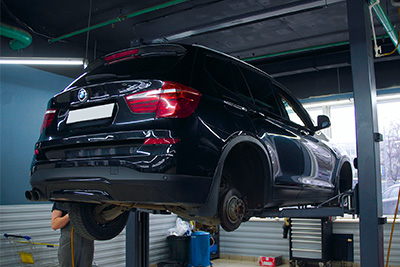

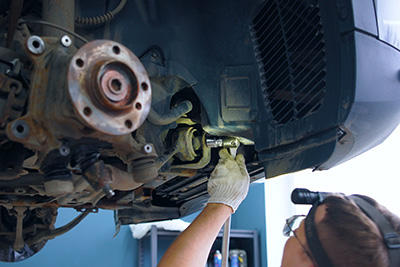

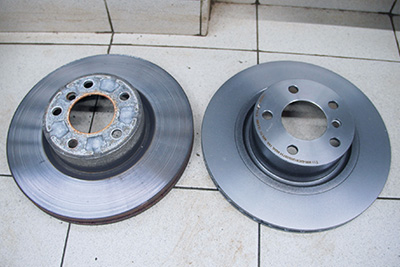

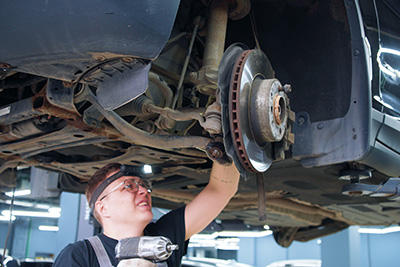

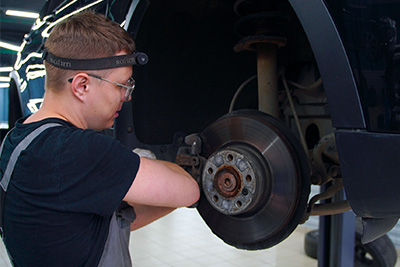

Работы начали с задней оси. Специалист, следуя техническому регламенту, демонтировал тормозной суппорт вместе с колодками и снял тормозной диск. После освобождения узла был произведен осмотр состояния ступицы, механизмов стояночного тормоза и самих снятых деталей. Износ рабочей поверхности диска достиг предела, при котором эффективная и безопасная работа тормозного механизма не представляется возможной.

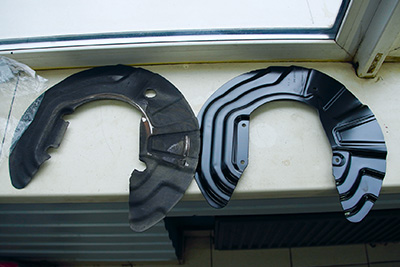

После снятия тормозного диска открылся доступ к пылезащитному щитку. Специалист открутил болты крепления щитка, расположенные вокруг ступицы. Из-за воздействия реагентов и агрессивной среды металл в местах фиксации практически разрушился, что привело к потере жесткости детали и ее деформации. На фотографиях можно увидеть старый и новый щиток, которые мы положили рядом для сравнения.

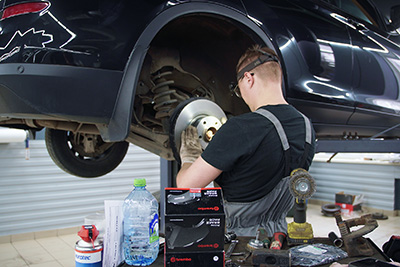

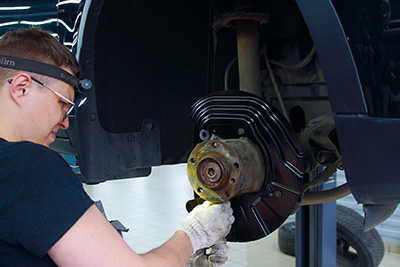

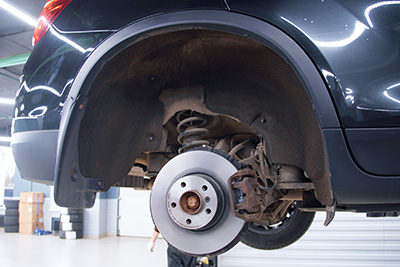

Выполнив демонтаж старого щитка, специалист очистил посадочные места и поверхность ступицы от скопившейся грязи и продуктов коррозии. Подготовка поверхности в таких случаях необходима для плотного прилегания и корректной центровки новой детали. Затем мастер установил новый пылезащитный щиток, зафиксировав его новыми болтами крепления. Далее специалист смонтировал новый тормозной диск на подготовленную ступицу.

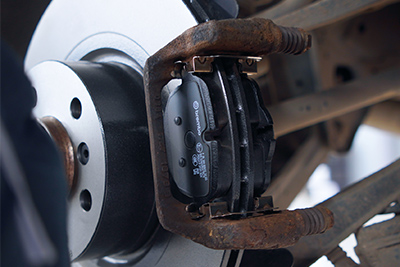

Следующим этапом стала профилактика тормозного суппорта, включая очистку скобы от продуктов износа и дорожных отложений. В соответствии с регламентом торцевые поверхности тормозных колодок в местах контакта со скобой были обработаны специальной смазкой, после чего установлен новый комплект Brembo. Собранный суппорт был зафиксирован на скобе, а направляющие болты затянуты с предписанным моментом.

Аналогичный комплекс работ был выполнен на правой стороне задней оси БМВ F25: мастер провел демонтаж выработавших ресурс деталей, очистку узлов и замену пылезащитного щитка, после чего установил новый диск и колодки.

По завершении сборки тормозных механизмов на обеих сторонах специалист установил задние колеса, закончив обслуживание задней оси.

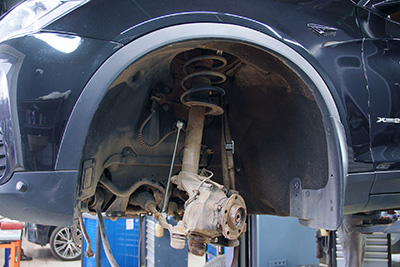

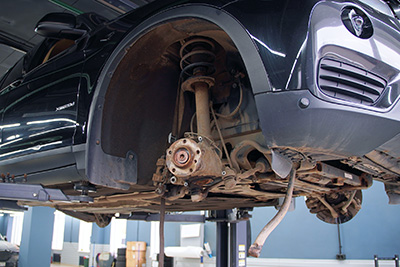

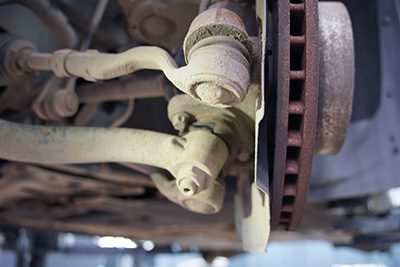

Очередным этапом стала замена компонентов передней оси. Работы начались с отсоединения рычагов от поворотных кулаков и выпрессовки старых шаровых опор при помощи специального съемника. Наличие люфта в шарнирах подтвердило необходимость установки новых деталей для восстановления заводских параметров управляемости.

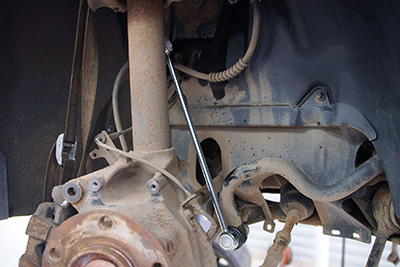

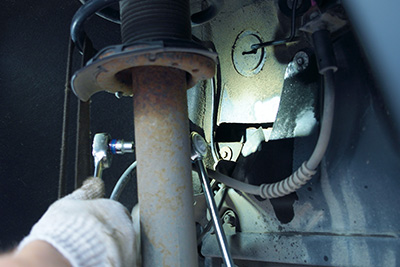

Далее специалист демонтировал стойки переднего стабилизатора, открутив гайки крепления к штанге стабилизатора и кронштейнам амортизаторов. После снятия изношенных элементов посадочные места были подготовлены к монтажу новых компонентов.

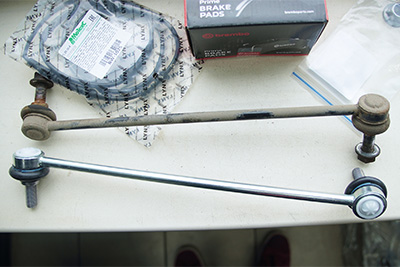

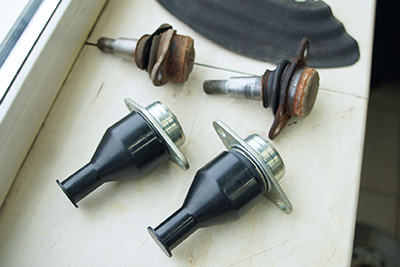

На снятых шаровых опорах отчетливо прослеживался осевой и радиальный люфт, возникший из-за естественного износа пар трения и потери герметичности пыльников. Шарниры стоек стабилизатора также имели свободный ход, что и было источником посторонних звуков при проезде неровностей.

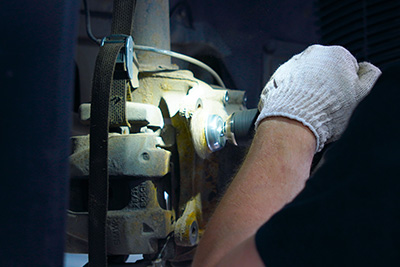

Установка новых деталей передней подвески «икс-третьего» выполнялась в последовательности, обратной снятию. Сначала специалист смонтировал стойки стабилизатора, зафиксировав их на кронштейнах амортизаторов и штанге стабилизатора с соблюдением расчетных моментов затяжки.

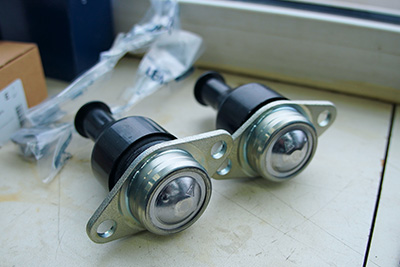

Затем на свои штатные места были установлены шаровые опоры. Специалист затянул крепежные элементы в строгом соответствии с регламентом немецкого концерна, что гарантирует надежную фиксацию шарниров в поворотных кулаках. Финальным этапом стала окончательная сборка тормозных механизмов и установка передних колес.

В связи с вмешательством в конструкцию подвески и заменой шарнирных соединений, автомобиль был направлен на проверку и регулировку углов установки колес. Процедура осуществлялась на 3D-стенде с учетом спецификаций концерна БМВ для платформы F25.

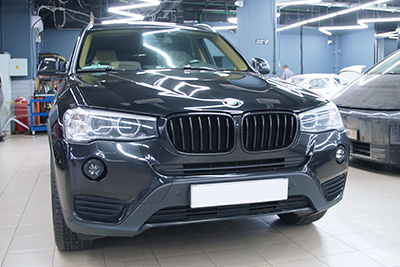

Заключительным этапом работ стал контрольный выезд для проверки работы узлов кроссовера под нагрузкой. Посторонние стуки в подвеске были полностью устранены, к автомобилю вернулась курсовая устойчивость и точность реакций на руле, а тормозная система продемонстрировала эффективную и стабильную работу. Убедившись в исправности всех систем, специалист передал БМВ F25 клиенту, предоставив необходимые рекомендации по дальнейшей эксплуатации.

Поддержание подвески и тормозных механизмов в исправном состоянии напрямую влияет на то, как БМВ F25 держит дорогу. Опыт обслуживания этой модели показывает, что ресурс стоек стабилизатора и шаровых опор в значительной степени зависит от условий эксплуатации и составляет порядка 80-100 тыс. км пробега. Если затягивать с заменой расходников, изношенные шарниры перестают эффективно гасить колебания, что приводит к снижению устойчивости в поворотах и повышенной нагрузке на рычаги. Тормозная система также требует внимания и качественной профилактики, особенно у автомобилей с пробегом более 100 тыс. км.

Чтобы избежать дорогостоящего ремонта, стоит проверять состояние ходовой части и тормозов раз в год или каждые 15 тыс. км побега. Использование оригинальных запчастей, а также расходников уровня Lemforder и Brembo, вместе с соблюдением заводских моментов затяжки, позволяет надолго сохранить привычную управляемость и надежность автомобиля.
